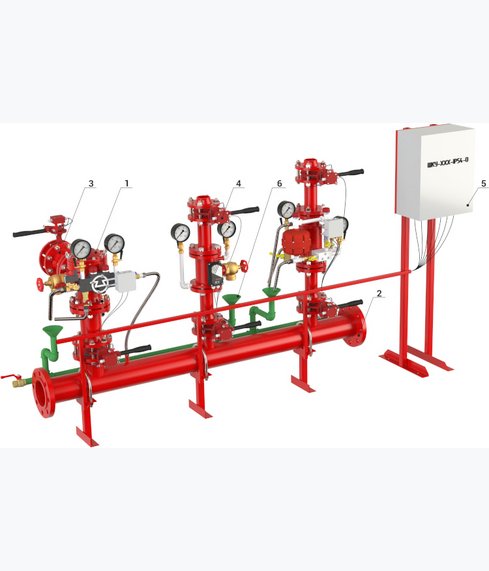

Модуль узлов управления

1. Узел управления*:

- Узел управления спринклерный водозаполненный «Прямоточный», DN 65, 80, 100 и 150;

- Узел управления спринклерный водозаполненный «Шалтан», DN 65, 80, 100, 150 и 200;

- Узел управления спринклерный воздушный, DN 100 и 150;

- Узел управления дренчерный с комбинированным (электро- и гидро-) и пневматическим приводами, DN 100 и 150;

* Тип и количество определяет заказчик.

1. Трубопроводная обвязка для установки узлов управления и подключения подводящего трубопровода;
2. Трубопроводная обвязка для подключения питающего трубопровода;
3. Запорная арматура: затворы дисковые с контролем положения, обеспечивающих визуальный и автоматический контроль своего запорного органа «открыто» - «закрыто», служат для удобства обслуживания узлов управления;
4. Шкаф контроля и управления модулем узлов управления ШКУ-ХХХ-IP54-О предназначен для контроля состояния спринклерных и дренчерных узлов управления, а так же дисковых затворов смонтированных на модуле узлов управления.

ШКУ обеспечивает:

- контроль сигнала «ПОЖАР» по направлениям от СДУ узлов управления;

- передачу сигнала на запуск насосов в ШУК (по интерфейсу RS-485);

- передачу сигнала о положении «открыто-закрыто» рабочего органа дисковых затворов;

- электропитание затворов дисковых;

- запуск дренчерного узла управления от внешнего пуска по направлениям;

- контроль целостности линий связи с датчиками;

- передачу информации о состоянии элементов модуля узлов управления на шкаф управления и контроля ШУК (по интерфейсу RS-485);

1. Дренажный трубопровод, обеспечивающий отвод воды от дренажных кранов узлов управления.
