Зажим для крепления фитинга к подвесному потолку FC15/Z15
Зажим FC 15 используется при монтаже системы пожаротушения в подвесных потолках с соединительной...
Наименование | ед.изм. | цена |
СВS0-ПНо(д)0,09-R½/Р57(68, 79, 93).ВЗ-«Аква-Гефест» бронза | шт. | 533 руб. |
Дренчер ДВS0-ПНо0,09 -R½/ВЗ-«Аква-Гефест» бронза | шт. | 414 руб. |
Белое полимерное покрытие + 10 руб. | + 10 руб. |

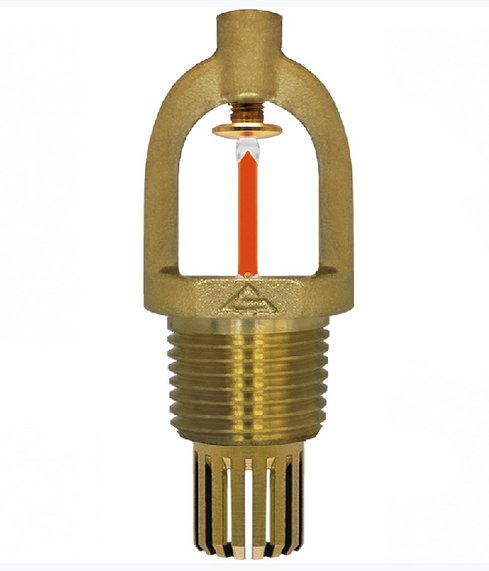

РАСПЫЛИТЕЛИ ТОНКОРАСПЫЛЕННОЙ ВОДЫ «АКВА-ГЕФЕСТ» К=0,09 для вертикальной установки.
Монтажное положение вниз.
Спринклерные и дренчерные распылители изготавливаются только в исполнении для установки положением вниз. Формируют распылённый водяной поток со средним диаметром капель не более 150 мкм.
Назначение:
Защита помещений 1 и 2 групп пожарной опасности.
Сертификация
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности (№123-ФЗ) С-RU.ПБ97.В.00762 (срок действия – до 14.06.2022).
Проектные параметры
Макс. расстояние между распылителями | 3.5 м |
Защищаемая площадь | 12 м2 |
Макс. высота установки распылителей | 20 м |
Расход воды для помещений 1 группы | ≥4 л/с |
Расход воды для помещений 2 группы | ≥11 л/с |
Технические характеристики
Коэффициент производительности | 0,09 |
Диаметр выходного отверстия | 4 мм |
Диаметр доп. отверстий | 1,7 мм |
Кол-во доп. отверстий | 8 шт. |
Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
Диаметр колбы спринклера | 3 мм |
Рабочее давление | 0,5-1,7 МПа |
Средний арифметический диаметр капель в потоке | не более 150 мкм |
Максимальное рабочее давление воздуха в воздушных установках | ≤0,6МПа |
Коэффициент тепловой инерционности | не более 40 (м·с) 1/2 |
Присоединительная резьба | 1/2 дюйма |
Габаритные размеры | 68х28 мм |
Масса распылителя | 0,08 кг |
Обозначение
Монтажное положение: вниз | |
Спринклер | СВS0-ПНо(д) 0.09 - R1/2 / P 57 (68, 79, 93). B3 - «Аква-Гефест» |
Дренчер | ДВS0-ПНо(д) 0.09 - R1/2 . B3 – «Аква-Гефест» |
Карты орошения
Высота установки распылителей 2,5м. Монтажное расположение головкой вниз.
Давление перед распылителем Р=0,5 МПа.
